Bezprzewodowy rejestrator wilgotności gleby w obudowie IP67

Bezprzewodowe (Bluetooth Low Energy) sensory pomiaru wilgotności gleby Efento, stosowane są do monitorowania napięcia wody zmagazynowanej w glebie, która działa jak zbiornik zatrzymując wodę dostępną dla roślin. Zastosowanie czujnika ma na celu monitorowanie tempa zużycia wody, dzięki czemu można dokładnie zaplanować nawadnianie i ocenić skuteczność podjętych działań.

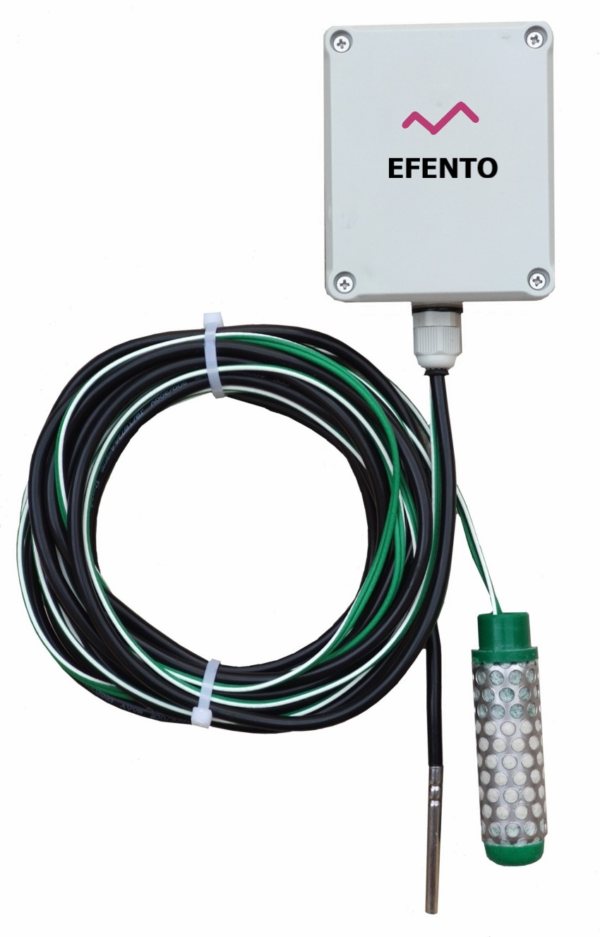

Sensor wilgotności gleby składa się z 3 komponentów: bezprzewodowego rejestratora, zewnętrznej sondy wilgotności gleby Watermark o długości 3 m oraz sondy temperatury – 3m. Sonda temperatury służy do korekcji wyników w zależności od temperatury gleby. Powinna być umieszczona w pobliży sondy wilgotności gleby (0,1 – 1m)

Sonda umieszczana w glebie jest trwała, wykonana ze stali nierdzewnej i tworzywa sztucznego, nie wchodzi w reakcję z glebą, jest odporna na temperatury ujemne i prosta w montażu.

Rejestrator zasilany jest baterią, która zapewnia jego bezobsługową pracę przez okres co najmniej dwóch lat. Sensory komunikują się ze smartfonami lub Efento Gateway w technice Bluetooth Low Energy. Maksymalny zasięg sensora wynosi ok. 100 m w otwartej przestrzeni. Sensory rejestrują w swojej pamięci 40 000 pomiarów.

Zewnętrzna sonda firmy Irrometer, którą umieszcza się w glebie jest urządzeniem rezystancyjnym, które reaguje na zmiany wilgotności gleby. Wewnątrz sondy znajduje się elektroda umieszczona w granulacie, który pęcznieje w momencie pobrania wody z gleby. Granulat zamknięty jest w materiale hydrofilowym, który zapewnia dobre przewodnictwo. W miarę wysychania gleby woda usuwana jest z czujnika i wzrasta pomiar rezystancji i odwrotnie gdy zwiększa się wilgotność gleby, maleje opór. Dzięki zastosowaniu spójnego granulatu wypełniającego sondę, czujnik posiada wysoką dokładność pomiaru.

Prawidłowe odczytanie pomiarów pozwala na dokładne poznanie wilgotności gleby w obszarze systemu korzeniowego roślin w okresach nawadniania i między nimi. Rejestrator posiada możliwość konfiguracji pomiaru w przedziale od 1 minuty do 10 dni. W dowolnym momencie użytkownik może sprawdzić za pomocą aplikacji Efento Logger, odczyty na wykresie, które tworzą krzywe wilgotności gleby, pokazujące jak zmienia się poziom wilgotności. Powolny wzrost oznacza stopniowe wysychanie gleby, dzięki czemu możliwe jest utrzymanie pożądanego stopnia nawodnienia i możliwość zaplanowania częstotliwości nawadniania. Zbyt gwałtowny wzrost o 10-15 centibarów w ciągu kilku dni, oznacza że gleba bardzo szybko wysycha i należy podjąć dodatkowe działania.

Dane uzyskane z pomiarów rejestrowane są w postaci wykresu i zawierają się w 5 przedziałach informujących o stopniu nawodnienia gleby:

Przed pierwszym umieszczeniem sondy w glebie należy ją namoczyć w wodzie używanej do nawadniania. Sondę zawsze należy instalować wilgotną.

Kolejność działań:

• umieść sondę w wodzie na 30 minut rano i pozostaw do wyschnięcia do wieczora
• umieść sondę w wodzie na 30 minut i pozostaw do wyschnięcia przez całą noc
• kolejny raz umieść sondę w wodzie na 30 minut rano i pozostaw do wyschnięcia do wieczora
• umieść sondę w wodzie i pozostaw ją tam do następnego dnia
• kolejnego dnia rano zainstaluj wilgotną sondę wilgotności wraz z sondą temperatury na zbliżonej głębokości w glebie

W celu umieszczenia sondy w glebie, wykonaj otwór na żądaną głębokość. Z gleby oraz wody wykonaj gęstą zawiesinę i umieść na dnie otworu, w powstałe “błoto” wciśnij sondę. Otoczenie sondy warstwą wilgotnej gleby pozwala na maksymalny kontakt gleby z czujnikiem i uzyskanie dokładnego pomiaru.

Rejestrator Efento w zależności od użytego oprogramowania i sposobu transmisji, może pracować w 3 trybach:

• Aplikacja mobilna Efento – to raportowy tryb pracy, wykorzystywany jest najczęściej do długotrwałego obserwowania temperatury lub temperatury i wilgotności. Stosowany jest na przykład przez konserwatorów dzieł sztuki do sprawdzenia warunków w jakich są przechowywanie dzieła sztuki przez przeniesieniem do konserwacji. Rejestrator Efento umieszczony w pomieszczeniu mierzy i zapisuje w swojej pamięci warunki klimatyczne, które użytkownik może odczytać w dowolnym momencie korzystając ze smarftona z darmową aplikację Efento. Ten tryb pracy wykorzystywany jest również w magazynach na przykład papieru lub farb do udokumentowania producentom właściwych warunków przechowywania – raz w miesiącu wystarczy pobrać dane przy pomocy smartfona, a następnie wygenerować raport i udostępnić go przy pomocy dowolnej aplikacji (np. wysłać mailem lub przesłać na dysk „w chmurze).
• Efento Gateway LAN – rejestrator współpracuje z Efento Gateway dane jednak nie są wysyłane do platformy Efento Cloud, jedynie zapisywane w pamięci Gatewaya i dostępne dla komputerów znajdujących się w tej samej sieci LAN. Jeden Gateway może obsługiwać nawet do kilkadziesiąt rejestratorów i zapisać milion pomiarów w swojej pamięci.W tym trybie pracy gateway umożliwia również eksport danych w postaci raportu csv. Najczęściej wykorzystywany jest do nadzoru i raportowania warunków wytwarzania i do raportowania o temperaturze w rozległych magazynach – nie ma funkcji alarm
• Efento Cloud – to tryb raportowo–alarmowy dla dużych obiektów i obiektów rozproszonych. Dane z rejestratora przekazywane są do gateway, a z niego wprost do platformy „w chmurze”, gdzie są zapisywane i przetwarzane. Platforma umożliwia m.in. wyświetlanie bieżących parametrów na dowolnym (dopuszczonym przez właściciela rejestratora) komputerze, generowanie i przesyłanie automatycznych raportów i alarmów za pomocą maili i SMS. Dla bezpieczeństwa platforma pracuje w oparciu o serwery znajdujące się we Frankfurcie i Dublinie, co praktycznie eliminuje możliwość utraty danych. Ten tryb wykorzystywany jest w Polsce w około 160 dużych instytucjach . Zapewnia największe bezpieczeństwo danych i niezawodność. Korzystanie z platformy wiąże się z opłatą licencyjną za każdy podłączony rejestrator

Paszport techniczny rejestratora to dokumentacja całego “życia” urządzenia. Wchodząc na stronę sensor.efento.io użytkownik może sprawdzić wszystkie informacje na jego temat: datę sprzedaży, status gwarancji, datę wzorcowania, informacje o wszystkich czynnościach serwisowych. Dodatkowo użytkownik może pobrać wszystkie dokumenty dotyczące jego urządzenia – duplikat świadectwa wzorcowania czy protokołów serwisowych. Usługa dostępna jest całkowicie za darmo.

Dane przesyłane bezprzewodowo pomiędzy rejestratorem, a smartfonem / Efento Gateway mogą być szyfrowane. Dzięki temu nieuprawnione osoby nie mogą odczytać danych pomiarowych, a jedynie urządzenia posiadające odpowiedni klucz mogą odszyfrować dane pomiarowe przesłane przez rejestrator. Rejestratory wyposażone są w mechanizm bezprzewodowej aktualizacji oprogramowania, dzięki czemu w prosty sposób zaktualizujesz je do najnowszej wersji.

Wierzymy, że Internet Rzeczy polega na integracji wielu danych, ich analizie i wyciąganiu na ich podstawie wniosków. Jeżeli chcesz zintegrować rejestratory Efento ze swoim oprogramowaniem, platformą w chmurze, aplikacją mobilną udostępnimy Ci niezbędną dokumentacja, biblioteki, SDK i chętnie w tym pomożemy.
